交叉圆柱滚子转盘轴承

Products

产品中心

交叉圆柱滚子转盘轴承

交叉圆柱滚子转盘轴承

静音 • 高转速 • 高精度 • 定制

交叉圆柱滚子转盘轴承的重量比较轻,结构比较紧凑,装配的间隙小,制造的精度高,所以对安装精度的要求也比较高,轴承中的滚子是按1:1交叉排列的,能同时承受较大的径向力和轴向力倾覆力矩,所以动负荷的能力比较高。这种轴承的主要组成零部件有:外圈、内圈、单排钢球、保持架(隔离块)、密封装置等,轴承的圆柱滚子在滚道上以交叉形式分布,通过调整滚子交叉数量和接触角,可以使轴承承受双向的负荷以及倾覆力矩。

产品介绍 内齿式 外齿式 无齿式
产品介绍
  交叉圆柱滚子转盘轴承的主要组成零部件有:外圈、内圈、单排钢球、保持架(隔离块)、密封装置等,轴承的圆柱滚子在滚道上以交叉形式分布,通过调整滚子交叉数量和接触角,可以使轴承承受双向的负荷以及倾覆力矩。交叉圆柱滚子转盘轴承具有旋转精度高、承载能力大、结构紧凑、装配间隙小等特点。

    交叉圆柱滚子转盘轴承应用

  交叉圆柱滚子转盘轴承比较适用于载荷较大,并且以轴向载荷为主,对摩擦力矩和倾覆力矩要求都不太高的作业机器,一般都被应用在斗轮机,采掘机械,港口机械,公园游艺机,超重运输机械,灌装机和导弹发射架等大型的回转装置上。

  交叉圆柱滚子转盘轴承安装方法

  1.放置好滚子和隔离块,相邻的圆柱滚子在放置时的轴线需相互垂直,滚子之间需用隔离块分隔。
  2.调整垫片,把垫片安装在装配螺栓孔的上方,各组调整片的厚度需要是相等的。
  3.螺钉和螺栓在安装时要注意将所有螺丝均拧到规定的扭力矩值为止,在拧紧螺栓时,要确保垫片的位置正确。
  4.调整空载回转阻力矩,如果交叉圆柱滚子转盘轴承的转矩太小,可以从每组的调整片中取出一些相等厚度的调整片,反复进行这项操作,一直到轴承获得了合适的预加载荷。
  5.放置内因和外围时要使外围滚道与内因波道相对应。
  6.涂抹润滑脂后安装唇口密封件。
  7.螺栓和螺钉的螺纹部分,需要涂抹上防松胶。
  维护方法
  1.清洗:清洗轴承可先后进行粗洗和精洗,粗洗时将轴承置于油中用刷子清除表面附着杂质。
  精洗时慢慢转动轴承,仔细清洗,并注意避免异物划伤轴承滚动面。
  2.清洗剂选择:选择清洗剂时要注意,选择中性不含柴油或煤油的清洗剂。
  3.润滑:润滑前先对剩余润滑剂采样确认,做好记录。清洗后要即刻按照记录的标准重新进行润滑脂的添注,并均匀填充间隙。
  4.检查:定期检查交叉圆柱滚子转盘轴承的尺寸精度、内部游隙以及密封圈等是否符合使用标准。
内齿式

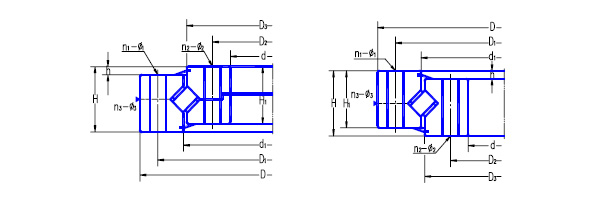

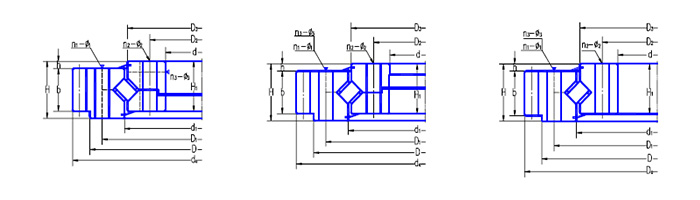

轴承型号Designation   尺 寸
Boundary Dimension

Mounting Hole Size
齿
Gear Data
额定负荷
Basic Load ratings
D d H D1 D2 n1 n2 φ1 φ2 m Da Z b x Coa(10kN)
2797/695G2 920 695 90 870 735 30 30 18 18 7 658 96 65 0 161
2797/760G2 1000 760 95 956 800 24 24 20 20 8 718.2 91 70 0.35 237
2797/870G2 1180 870 115 1125 920 18 18 26 26 8 828.8 105 90 0.3 292
2797/875G2 1170 875 95 1120 930 24 24 22 22 8 830.1 105 70 0.35 276
2797/955G 1200 95 90 1160 1000 36 18 18 18 8 908.8 115 72 0.3 254
2797/955G2 1200 95 90 1160 1000 36 18 18 18 8 908.8 115 72 0.3 254
2797/1010G2 1200 1010 90 1160 1041 36 20 22 M20 10 962 97 72 0.6 254
2797/1010GK 1200 1010 90 1160 1041 36 20 22 M20 10 962 97 72 0.6 254
2797/1278G2 1595 1278 120 1535 1335 36 36 26 26 12 1221 103 90 0.35 398
2792/1400G2K 1715 1400 110 1660 1460 40 40 26 M24 10 1330 135 90 0 597
2792/2000G2 2420 2000 160 2350 2070 48 48 33 M30 14 1914 138 120 0.3 1084
2792/2240G 2670 2240 160 2600 2320 54 54 35 M36 16 2155 136 120 0.3 1441
2797/2680G 3325 2680 300 3242 2754 32 32 33 33 16 2592 164 180 0 3587
2797/2680GY 3325 2680 300 3242 2754 48 48 33 33 16 2592 164 180 0 3587
2797/2680GK 3325 2680 300 3242 2754 32 32 33 33 16 2592 164 180 0 3035
外齿式



轴承型号
Designation
  尺 寸
Boundary Dimension
   装  孔  尺  寸
Mounting Hole Size
齿      数
Gear Data
额定负荷Basic Load ratings
D d H D1 D2 n1 n2 φ1 φ2 m Da Z b x Coa(10kN)
1792/885 1056 885 83 1032 925 16 16 M16 17.5 8 1096 135 62.5 0 176
E1792/885 1056 885 83 1032 925 16 16 M16 17.5 8 1096 135 62.5 0 176
E1792/885K 1056 885 83 1032 925 16 16 M16 17.5 8 1096 135 62.5 0 176
1797/885G 1150 885 115 1115 935 16 16 18 18 5 1180 234 80 0 292
1797/1100G 1415 1100 115 1345 1160 24 18 21 21 6 1452 240 84 0 270
1798/1100G2 1400 1100 140 1352 1160 26 26 24 26 14 1477 104 90 -0.24 430
1798/1100G2K 1400 1100 145 1352 1160 26 26 24 26 14 1477 104 90 -0.24 430
1797/1250G2 1548 1250 148 1512 1297 16 16 25 25 12 1608 132 100 0 539
1797/1278G2 1595 1278 120 1535 1335 36 36 26 26 12 1655 134 90 +1.15 485
1797/1300G2 1705 1300 165 1644 1360 24 24 32 32 14 1784 126 85 -0.3 578
1792/1400G 1715 1400 110 1660 1460 42 42 26 26 12 1781 147 78 -0.3 597
1792/1400G2 1715 1400 110 1660 1460 42 42 26 26 12 1781 147 78 -0.3 597
1792/1400G2K 1715 1400 110 1660 1460 42 42 26 26 12 1781 147 78 -0.3 597
1797/1460G2 1800 1460 125 1735 1525 32 36 26 26 14 1882 133 95 -0.3 627
1797/1460G2K -- 1460 125 1735 1525 32 36 26 26 10 1880 186 115 0 627
1797/1916G2 -- 1916 150 2245 1980 42 42 34 34 18 2416 133 135 -0.4 1150
1797/2100G2 2600 2100 180 2540 2200 48 48 32 32 18 2700 148 130 0 1100
1797/2100G2K 2600 2100 180 2540 2200 48 48 32 32 18 2700 148 130 0 1100
1797/2460G2 -- 2460 220 2930 2560 30 30 33 34 14 3108 220 200 0 1386
1797/2460G2U -- 2460 220 2930 2560 30 30 33 34 14 3108 220 200 0 1386
1797/2460G2K 3108 2460 220 2930 2560 30 30 33 34 14 3108 220 200 0 1386
1797/2460G2K1 3108 2460 220 2930 2560 30 30 33 34 14 3108 220 200 0 1386
1797/2500G2 -- 2500 210 2990 2630 36 36 37 37 25 3250 128 200 0 1996
1797/2500K 2920 2500 260 3060 2622 36 36 40 40 18 3258 179 190 0 1996
1797/2500G2K1 2920 2500 260 3060 2622 36 36 40 40 18 3258 179 190 0 1996
1797/2600G -- 2600 200 3050 2700 60 60 35 35 20 3233 160 180 -0.18 2030
1797/2600G2 -- 2600 200 3050 2700 60 60 35 35 20 3233 160 180 -0.18 2030
1797/2600G2K -- 2600 200 3050 2700 60 60 35 35 20 3233 160 180 -0.18 2030
1797/2600G2K1 -- 2600 200 3050 2700 60 60 35 35 20 3233 160 180 -0.18 2320
1797/2635G 3332 2635 270 3240 2755 36 36 42 42 20 3440 170 200 0 2950
1797/2635G2 3332 2635 270 3240 2755 36 36 42 42 20 3440 170 200 0 2950
1797/3230G 3970 3230 240 3820 3350 52 54 37 37 25 4100 162 200 0 3520
1797/3230GY 3970 3230 240 3820 3380 52 36 37 37 25 4100 162 200 0 3520
1797/3230G2 3970 3230 240 3820 3350 52 54 37 37 25 4100 162 200 0 3520
1797/3230G2K 3970 3230 240 3820 3350 52 54 37 37 25 4100 162 200 0 3520
1797/3230G2K2 3970 3230 240 3820 3350 52 54 37 37 22 4092 184 200 0 3520
1797/3230G2K3 3940 3230 240 3820 3350 52 54 37 37 20 4080 202 200 0 3593
1797/3230G2Y 3970 3230 240 3820 3380 52 36 37 37 25 4100 162 200 0 3593
1797/3230G2Y2 3970 3230 240 3820 3380 52 36 37 37 25 4100 162 200 0 3593
1797/3230G2Y3 -- 3230 240 3820 3380 52 36 37 37 25 4100 162 220 0 3520
1797/3230GK4 3970 3230 240 3820 3380 52 68 37 37 25 4100 162 200 0 3520
1797/3230GK5 3970 3230 240 3820 3350 52 54 37 37 25 4100 162 200 0 3520
1797/3230G2Y3K -- 3230 240 3820 3380 52 36 37 37 25 4100 162 220 0 3520
1797/3760G 4220 3760 240 4160 3840 48 48 32 32 14 4326 307 135 0 3210
1797/4250G 4940 4250 250 4840 4350 72 72 48 48 30 5082 168 200 -0.3 4520


无齿式



轴承型号
Designation

Boundary Dimension

Mounting Hole Size
额定负荷
basic load Ratings
质量
Mass
D d H D1 D2 n1 n2 φ1 φ2 Coa(10kN) kg
79764 550 320 85 515 365 12 8 17 18 88.2 85.6
797/600G2 900 600 125 848 690 30 29 26 M24 280 246
797/670 907 670 85 870 730 12 8 M16 18 165 170
797/700G 1000 700 140 940 770 24 24 M20 22 254 370
797/845G2 1150 845 130 1100 895 24 24 22 22 401 393
797/870G 1180 870 115 1125 920 18 18 28 28 292 355
797/870K 1180 870 115 1125 920 18 18 28 28 232 355
797/870G2K1 1180 870 115 1125 920 18 18 28 28 320 356
797/962G2 1200 962 90 --   -- -- -- -- 254 224
792/1000G2 1270 1000 100 1220 1050 36 36 19 19 333 303
792/1000G2K 1270 1000 100 1220 1050 36 36 19 19 333 303
792/1000G2K1 1270 1000 100 1220 1050 36 36 19 19 333 303
792/1000G2K2 1270 1000 100 1220 1050 36 36 19 19 333 303
797/1060G2 1400 1060 120 -- -- -- -- -- -- 429 596
797/1200G2 1520 1200 90 -- -- -- -- -- -- 409 504
792/1250G2 1700 1250 155 1650 1330 24 24 26 26 602 1103
797/1250G2 1608 1250 148 1512 1297 16 16 25 25 595 743
797/1250G2K 1608 1250 148 1512 1297 16 16 25 25 595 717
797/1278G2K 1660 1278 120 1535 1335 18 18 26 26 427 589
797/1320G2 1715 1320 134 -- -- -- -- -- -- 607 958
797/1370G 1840 1370 160 1770 1430 30 24 28 28 997 1213
797/1380G2 1700 1380 145 1650 1440 24 24 27 27 461 746
3-944G2 1680 1412 170 -- 1460 -- 24 -- 18 617 725
3-944G2K 1680 1412 170 -- 1460 -- 24 -- 18 576 723
3-944G2K1 1680 1412 185 -- 1460 -- 24 -- 18 576 759
797/1600G 2140 1600 145 1940 1710 48 48 26 26 896 1357
797/1776G2 2210 1776 150 2105 1840 36 36 26 26 1113 1244
797/1860G2 2320 1860 151 2245 1980 42 42 33 33 890 1772
797/1916G2 2320 1916 150 2245 1980 42 42 34 34 1195 1214
797/2190G 2860 2190 300 2800 2270 36 36 32 32 3035 4797
797/2500G2 2980 2500 180 2910 2590 48 48 33 33 1760 2913
792/2800G 3310 2800 190 3220 2890 60 60 39 39 2117 2864
